Bedradingsmethoden van 1P/2P/3P/4P DC-stroomonderbrekers in UPS-voedingssystemen

Bij de configuratie van UPS-voedingssystemen vervullen DC-stroomonderbrekers de dubbele functie van isolatie en overstroombeveiliging voor batterijcircuits. Verschillende typen UPS-voedingen komen overeen met verschillende nominale spanningen en stromen van de batterij, waardoor de aanpassing van DC-stroomonderbrekers met verschillende polen nodig is. In dit artikel worden de verschillende bedradingsmethoden van 1P/2P/3P/4P DC-stroomonderbrekers beschreven die worden toegepast in UPS-systemen.

1. Stroomonderbrekers hebben standaardparameters, waaronder nominale spanning en nominale stroom (voor 1P-typen). Wanneer deze parameters niet voldoen aan de spannings- en stroomvereisten van de batterij, kunnen de bedrijfsspanning en -stroom worden verhoogd door het aantal stroomonderbrekerpolen toe te voegen en serie-parallelle verbindingsconfiguraties toe te passen. Concreet verhoogt een serieschakeling de spanning, terwijl een parallelle aansluiting de stroom verhoogt.Hier nemen we als voorbeeld een nominale spanning van 250 V.

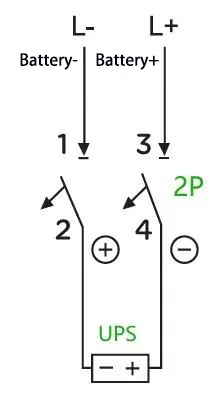

A:Bijvoorbeeld: voor een UPS met een capaciteit van 40 kVA en een nominale accureeks van 32 cellen (equaliserende laadspanning: 14 V × 32 = 448 V; er zijn ook accu's met een druppellaadspanning van slechts 13,6 V, die hier alleen ter illustratie wordt gebruikt), wordt de maximale bedrijfsstroom berekend als 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (aangenomen een arbeidsfactor van 1,0, een rendement van 90% en een door de UPS ingestelde uitschakelspanning van 10 V per cel). In dit geval is een 2P 500 V 200 A stroomonderbreker voldoende. De bedradingsmethode is als volgt:

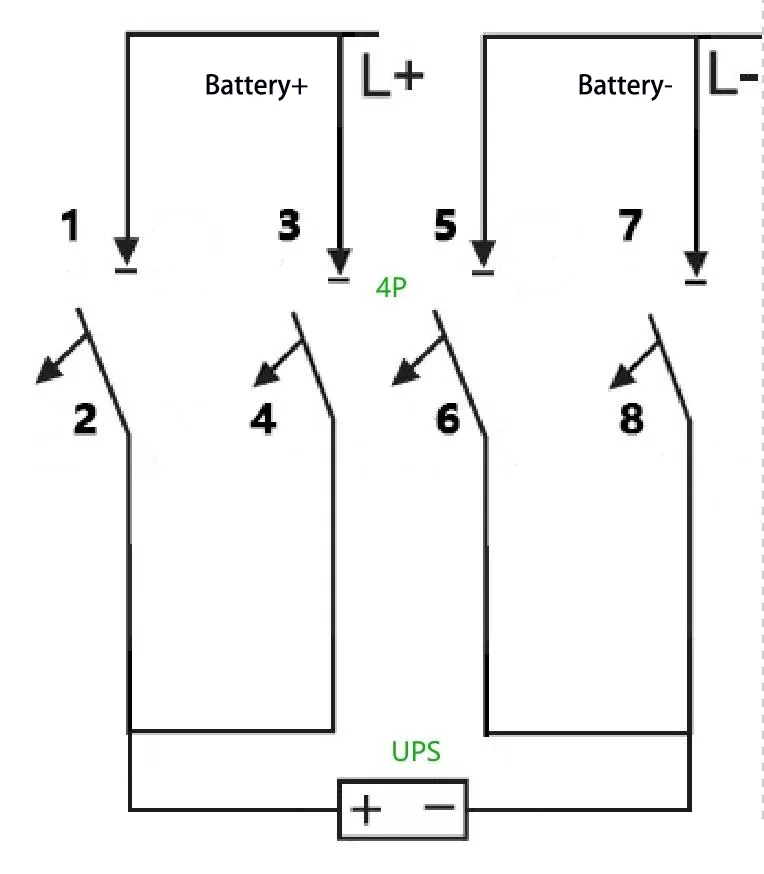

B:Wat moet ik doen als in plaats daarvan een 2P 500 V 100 A stroomonderbreker wordt gebruikt? Aan deze eis kan worden voldaan met een 4P-stroomonderbreker, met name door twee sets 2P-stroomonderbrekers parallel te schakelen om de stroomvoerende capaciteit te vergroten. De bedradingsmethode is als volgt:

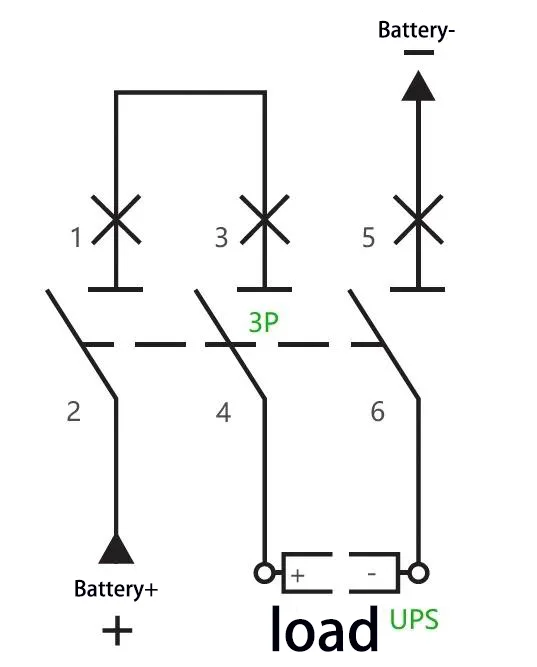

C:Bijvoorbeeld: voor een UPS met een capaciteit van 40 kVA en een nominale batterijreeks van 40 cellen (egaliserende laadspanning: 14 V × 40 = 560 V), wordt de maximale bedrijfsstroom berekend als 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Er kan een 3P 750 V 150 A stroomonderbreker worden gebruikt, waarbij twee van de polen zijn aangesloten serie. De bedradingsmethode is als volgt:

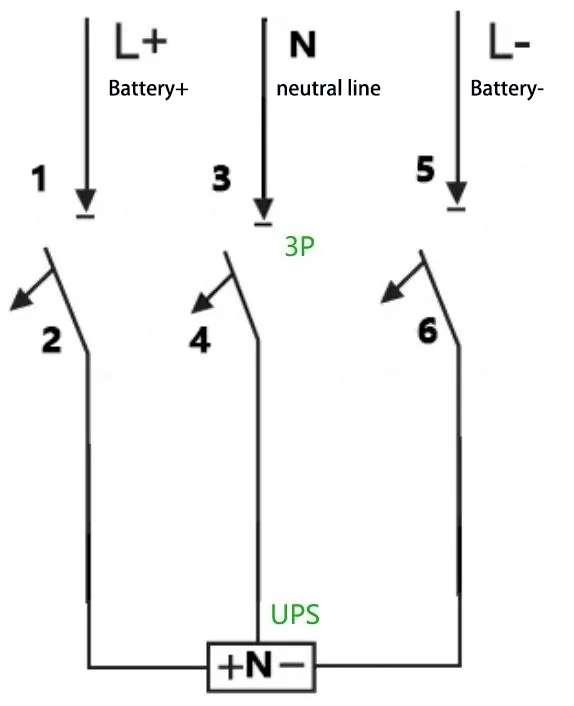

D:Bijvoorbeeld: voor een UPS met een capaciteit van 40 kVA, een nominale batterijreeks van 32 cellen en een neutrale draadverbinding (egaliserende laadspanning: 14 V × 32 = 448 V, d.w.z. ±224 V), wordt de maximale bedrijfsstroom berekend als 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A. Een 3P 500 V 200 Er kan een stroomonderbreker worden gebruikt en de bedradingsmethode is als volgt:

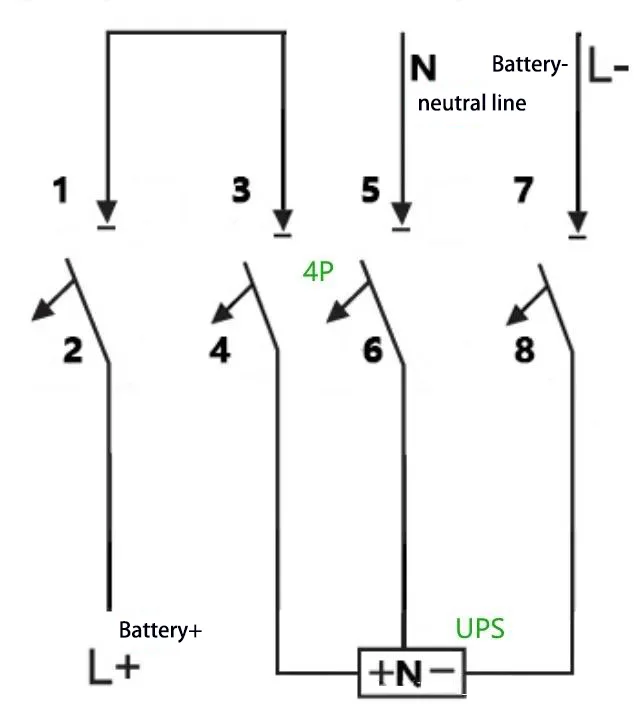

E:Bijvoorbeeld: voor een UPS met een capaciteit van 40 kVA, een nominale batterijreeks van 40 cellen en een neutrale draadverbinding (egaliserende laadspanning: 14 V × 40 = 560 V, d.w.z. ±280 V), wordt de maximale bedrijfsstroom berekend als 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Een 4P 750 V 150 Er kan een stroomonderbreker worden gebruikt, waarbij twee van de polen in serie zijn geschakeld. De bedradingsmethode is als volgt:
