DC-schakelaar versus AC-schakelaar: kernverschillen.

Het hoofdcircuit van eenDC-schakelaaris doorgaans tweepolig, omdat DC alleen positieve en negatieve polen heeft. DaarentegenAC-schakelaarshebben drie polen omdat ze driefasige stroom schakelen.

Met betrekking tot de overspanning van de contactor en de maatregelen voor het blussen van de boog:

Bij AC-circuits is de overspanning die in het circuit wordt gegenereerd relatief laag wanneer de contactor open is. Bovendien hebben AC-bogen een nuldoorgangsrustmoment, waardoor de boog uitdooft en opnieuw ontsteekt na nuldoorgang. Daarom is het blussen van AC-vlambogen relatief eenvoudig.

Bij DC-circuits is de overspanning die in het circuit wordt gegenereerd hoog wanneer de contactor open is, waardoor de boog moeilijk te doven is.

In vergelijking met DC-schakelaars hebben AC-schakelaars dus relatief eenvoudiger boogdovende maatregelen.

De boogdoofsnelheid van DC-schakelaars is hoog en complex, terwijl die van AC-schakelaars relatief eenvoudig is.

Coördinatie tussen schakelaars en stroomopwaartse circuitbeveiligingsapparaten:

Wanneer er kortsluiting optreedt in een lijn, duurt het enige tijd voordat de beveiliging van stroomopwaartse circuitbeveiligingsapparaten (zekeringen, stroomonderbrekers) wordt geactiveerd. Gedurende deze tijd moet de contactor bestand zijn tegen de thermische schok van de kortsluitstroom. Dit fenomeen wordt de beschermende coördinatierelatie van de contactor genoemd, uitgedrukt als SCPD.

Nationale normen categoriseren SCPD in twee typen: Type 1 beschadigt het hoofdcircuit van de contactor nadat de stroomonderbreker is losgekoppeld, terwijl Type 2 dat niet doet.

Het is duidelijk dat de beschermende coördinatierelatie SCPD voorGelijkstroom en wisselstroomcircuits verschilt, dus raadpleeg vóór gebruik zorgvuldig het gegevensblad.

Wat betreft de spanning van de contactorspoel:

De spoelspanning van een AC-schakelaar kan AC of DC zijn, maar de spoelspanning van een DC-schakelaar is altijd DC.

Parameters DC-schakelaar

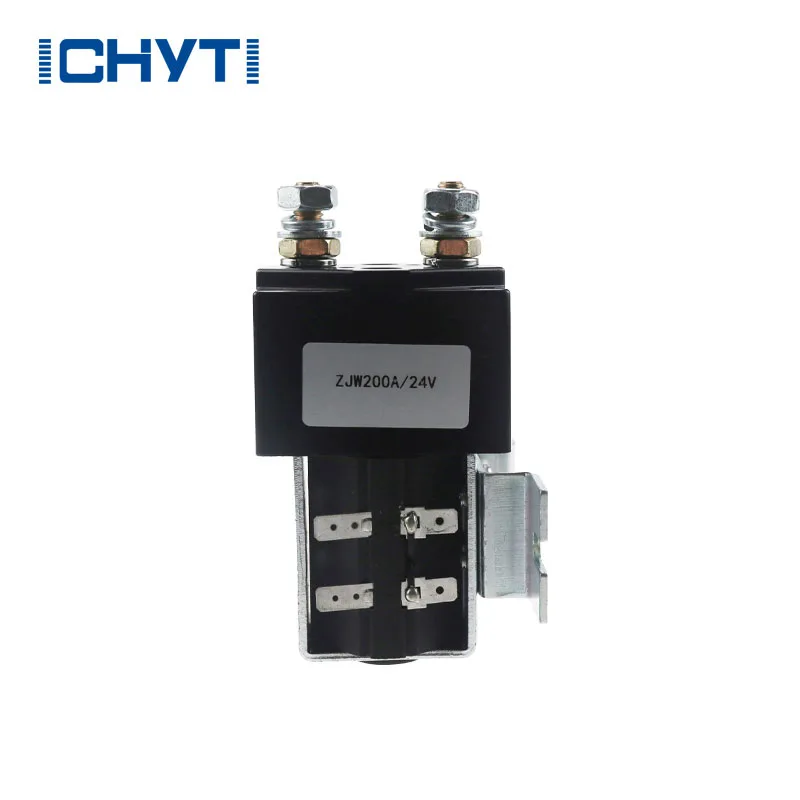

48v DC-schakelaar
