Handmatige omschakelaar van 40 Amp

ICHYTI is een Chinese leverancier en fabrikant die gespecialiseerd is in het produceren van hoogwaardige handmatige omschakelschakelaars van 40 ampère. Met jarenlange ervaring in de branche streven we naar een langdurige zakelijke relatie met onze klanten. ICHYTI biedt uitstekende OEM-services en heeft meer dan 12 jaar ervaring op het gebied van zonnestelsels. Bovendien hebben we de mogelijkheid van onafhankelijk onderzoek en ontwikkeling, waardoor we ervoor zorgen dat we innovatieve en hoogwaardige producten leveren.

Stuur onderzoek PDF-download

Productomschrijving

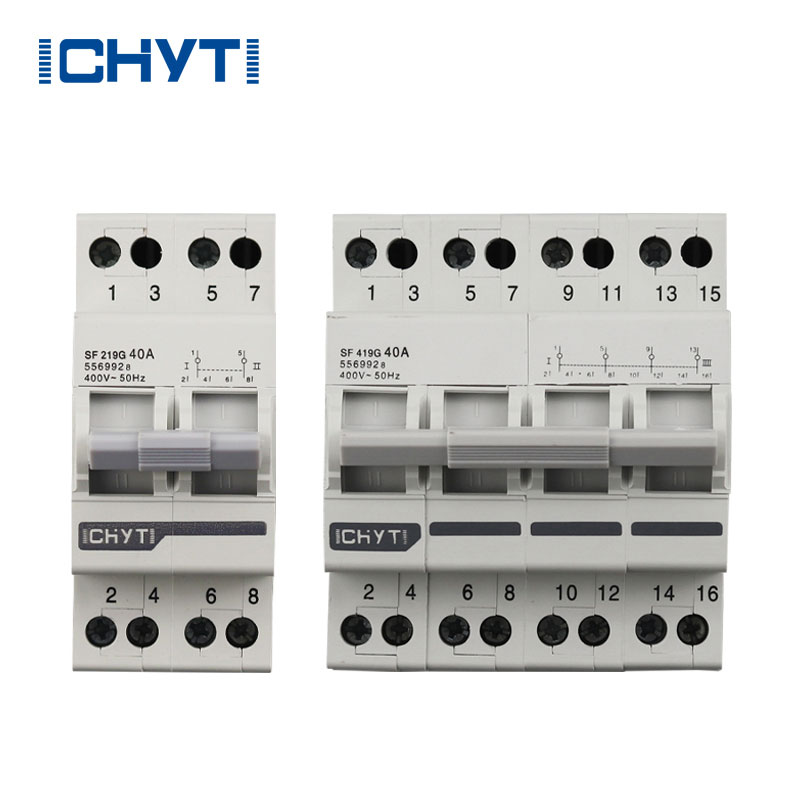

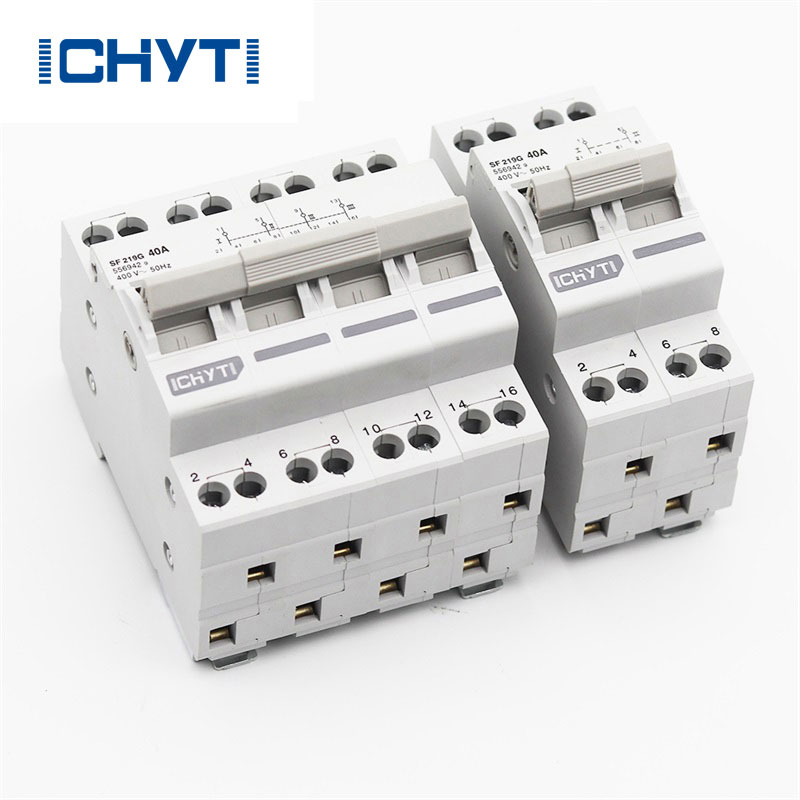

China ICHYTI Aangepaste handmatige omschakelaar van 40 ampère Free Sample heeft vier functies, namelijk conversie en isolatie schakelen, en kan flexibel schakelen tussen twee belastingen. Het wordt geïnstalleerd met behulp van DIN-standaardrails 35 × 75-installatie, de schaal is gemaakt van PA66-spuitgieten, met hoge vlamvertragende prestaties. Het kan een ideale oplossing zijn voor het in- en uitschakelen van industriële apparatuur en circuits. De nominale stroom van de handmatige omschakelaar van 40 ampère is 40A/63A, waardoor installatie en bedrading op de geleiderail gemakkelijk en veilig is.

ICHYTI 40 amp handmatige omschakelaar Parameter (specificatie)

product Model	SF 219G
Pool	2P	4P
Nominale stroom (A)	40, 63	40, 63
Nominale spanning (V)	230/400	230/400
Contact Formulier	1-0-2
Werktemperatuur	-5 € -+40 €
Gesloten klasse	IP20
Installatie	Rail installatie
Frequentie	50/60 Hz
æ¥metrisch leven	Niet minder dan 1500 keer
Mechanisch leven	Maar liefst 8500 keer

ICHYTI 40 amp handmatige omschakelaar Gebruiksaanwijzing

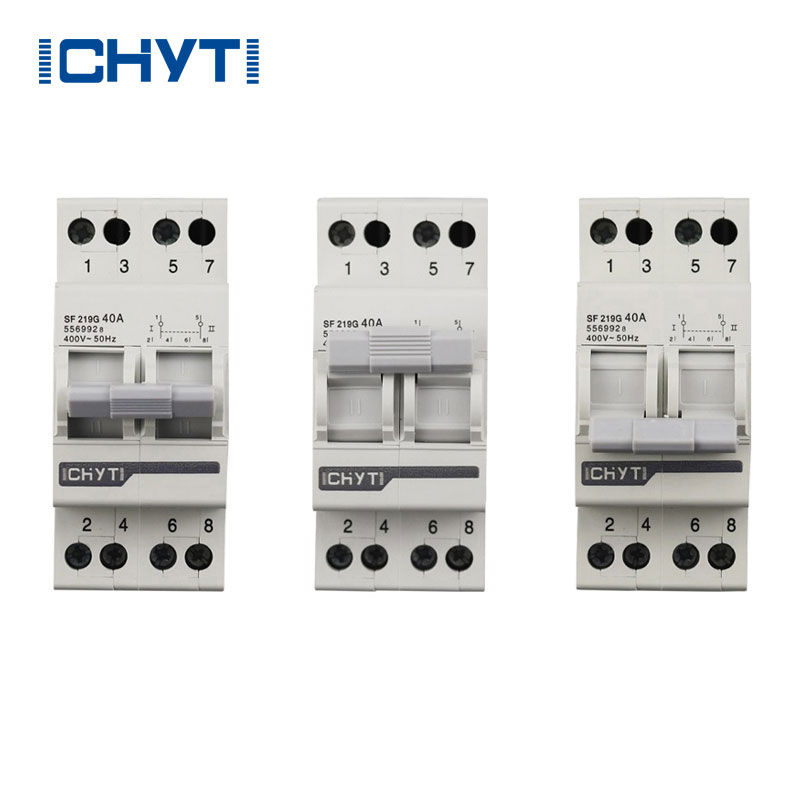

2P MTS:

◉ Wanneer de hendel in de I-positie komt: 1 en 2 zijn verbonden, 5 en 6 zijn verbonden.

◉ Wanneer de hendel de II-positie bereikt: 1 en 4 zijn verbonden, 5 en 8 zijn verbonden.

◉ Als de hendel in de middenstand staat: beide groepen zijn losgekoppeld.

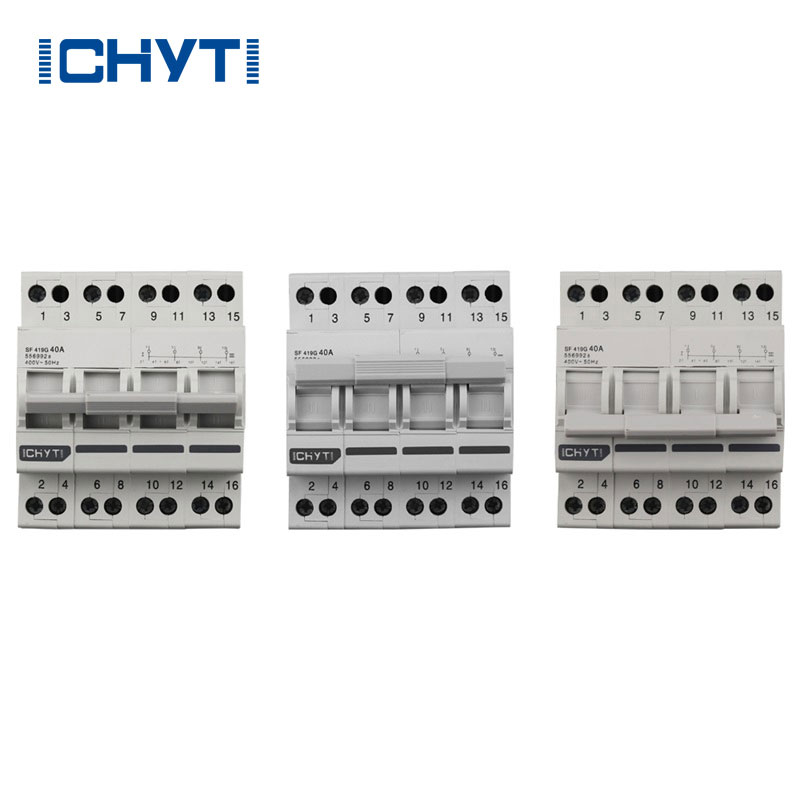

4P MTS:

◉ Wanneer de hendel in de I-stand komt: 1 en 2 zijn verbonden, 5 en 6 zijn verbonden, 9 en 10 zijn verbonden, 13 en 14 zijn verbonden.

◉ Wanneer de hendel de II-positie bereikt: 1 en 4 zijn verbonden, 5 en 8 zijn verbonden, 9 en 12 zijn verbonden, 13 en 16 zijn verbonden.

◉ Als de hendel in de middenstand staat: beide groepen zijn losgekoppeld.

◉ De positie van de inkomende en uitgaande draden kan worden aangepast aan de werkelijke behoeften (de bovenste en onderste uitgang zijn niet noodzakelijkerwijs vereist, bij gebruik voor dual power-schakeling moeten de onderste ingang en de bovenste uitgang worden gebruikt.)
